WaveCam – softvér na bezkontaktnú analýzu vibrácií z videozáznamu

Zviditeľnite vibrácie, ktoré bežným pohľadom neuvidíte. WaveCam od spoločnosti gfai tech je analytický softvér, ktorý umožňuje merať, vizualizovať a analyzovať vibrácie strojov, súčastí aj rozmerných konštrukcií pomocou obrazových dát z kamery. Bez nutnosti inštalovať na meraný objekt sústavu snímačov získate prehľad o jeho dynamickom správaní v čase aj vo frekvenčnej oblasti.

Keď obraz odhalí viac než jednotlivé snímače

Tradičná vibračná diagnostika spravidla pracuje s údajmi z akcelerometrov umiestnených vo vybraných bodoch meraného objektu. WaveCam ponúka iný pohľad: analyzuje pohyb na celej sledovanej ploche a umožňuje zobraziť, ako jednotlivé časti konštrukcie vibrujú a vzájomne sa pohybujú.

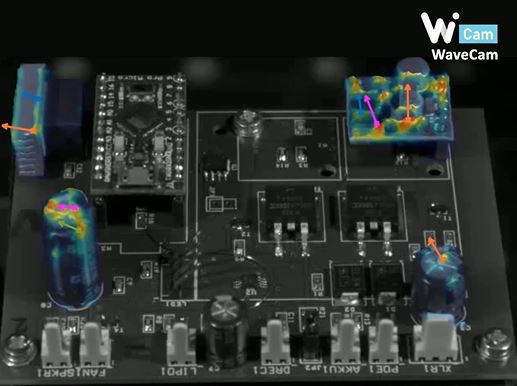

Softvér využíva pokročilé spracovanie obrazu založené na metóde optical flow. Vďaka sledovaniu veľmi malých zmien polohy v jednotlivých obrazových bodoch dokáže odhaliť pohyby, ktoré sú voľným okom prakticky nepostrehnuteľné. Funkcia motion magnification tieto pohyby vizuálne zosilňuje, takže možno lepšie identifikovať vibrujúce časti, rezonančné prejavy aj rozdiely v pohybe jednotlivých oblastí.

Ako WaveCam funguje?

1. Záznam: Zhotovíte video meraného objektu počas prevádzky alebo pri definovanom budení, napríklad pomocou vysokorýchlostnej kamery.

2. Analýza: WaveCam spracuje obrazové dáta a vyhodnotí pohyb jednotlivých bodov sledovanej plochy.

3. Vizualizácia: Získate animácie vibrácií, farebné mapy amplitúdy a fázy aj výsledky analýzy v časovej a frekvenčnej oblasti.

4. Vyhodnotenie: Preskúmate vybrané body, frekvenčné zložky a priebehy pohybu. Výsledky môžete exportovať na ďalšie spracovanie, porovnávanie alebo dokumentáciu.

Hlavné výhody softvéru WaveCam

• Bezkontaktné meranie: Bez upevňovania snímačov na meraný objekt a bez kabeláže k jednotlivým meracím bodom.

• Celoplošná analýza: Sledujte pohyb veľkého množstva bodov súčasne a hľadajte miesta s neobvyklým vibračným správaním.

• Vizualizácia neviditeľných vibrácií: Zvýraznite aj veľmi malé pohyby pomocou funkcie motion magnification.

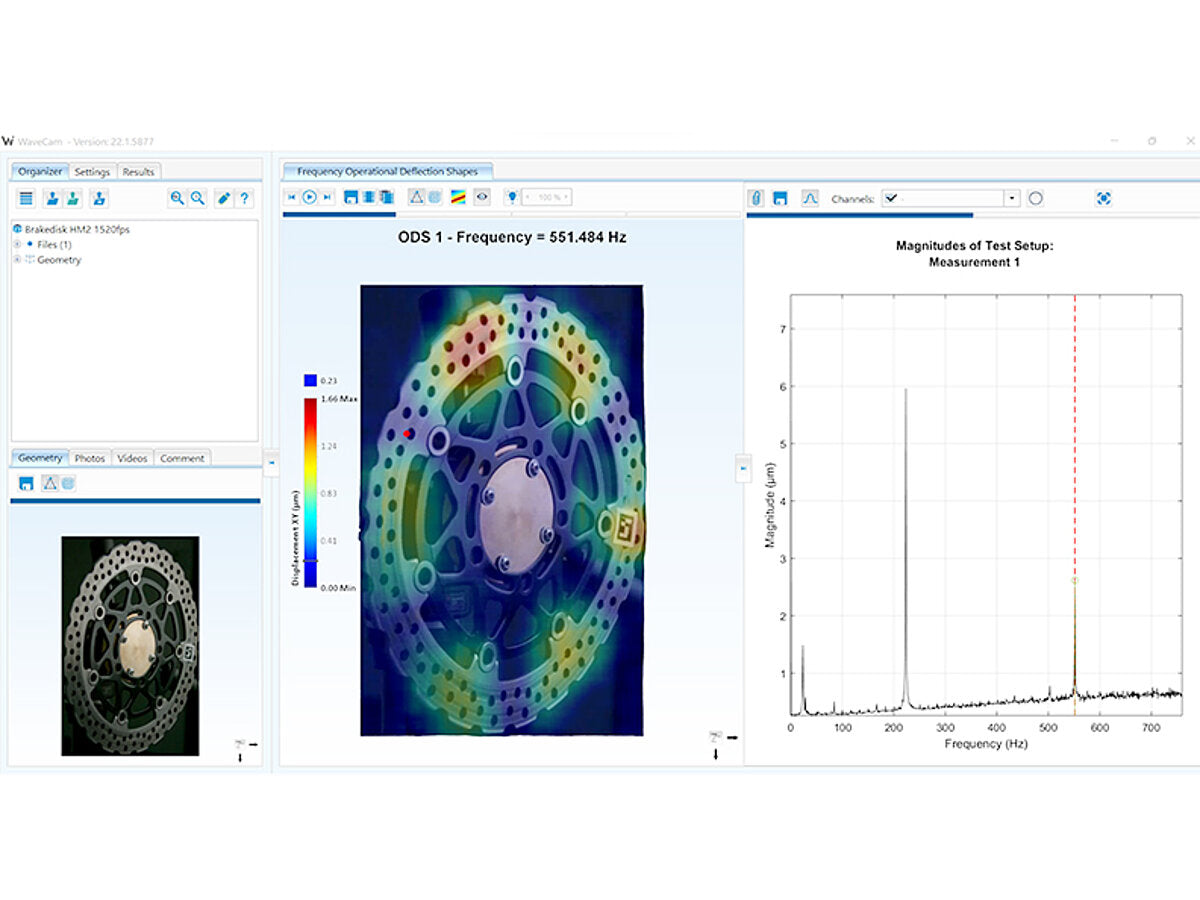

• Analýza v čase aj vo frekvencii: Vyhodnocujte časové priebehy, spektrá, spektrogramy a prevádzkové tvary kmitania.

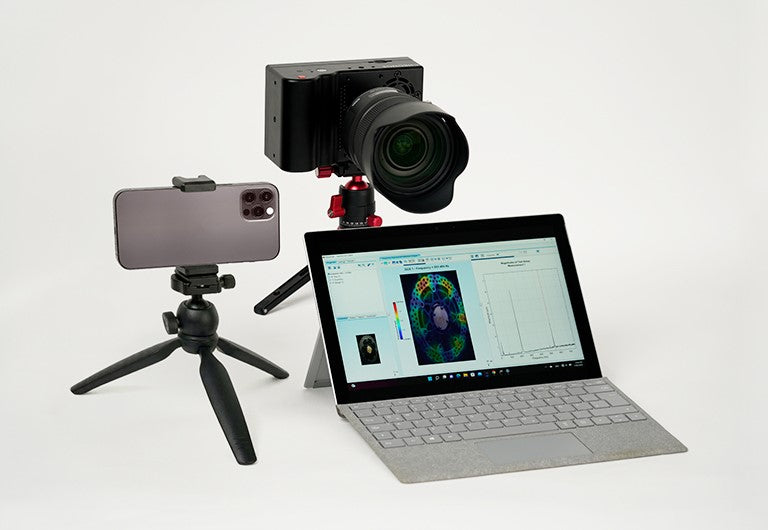

• Flexibilný výber kamery: Pracujte s vhodným videozáznamom z podporovaných kamier, od mobilných telefónov pre vybrané nízkofrekvenčné aplikácie až po profesionálne vysokorýchlostné kamery.

• Export výsledkov: Využite dáta, grafy a animácie v technických správach, pri diagnostike alebo pri porovnávaní s výsledkami simulácií.

Kde nájde WaveCam uplatnenie?

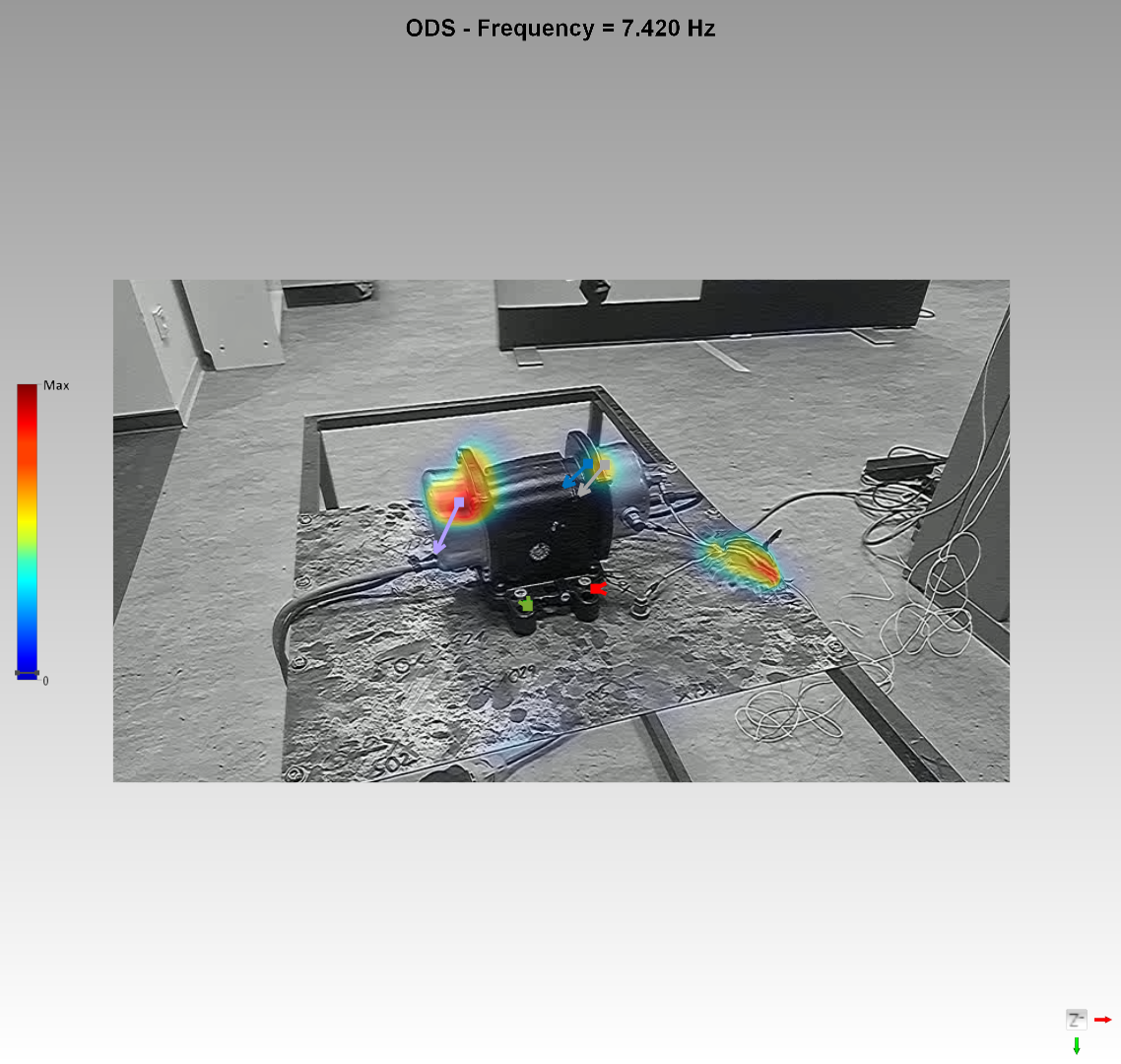

Diagnostika strojov a zariadení

Analyzujte vibrácie motorov, čerpadiel, ventilátorov, prevodových ústrojenstiev a ďalších strojových zostáv. Vizualizácia pohybu pomáha určiť, ktoré časti zariadenia vibrujú najvýraznejšie a kde je vhodné pokračovať podrobnejšou diagnostikou.

Vývoj a optimalizácia konštrukcií

Skúmajte dynamické správanie prototypov, mechanických súčastí aj kompletných zostáv. Identifikujte rezonančné prejavy, porovnávajte varianty konštrukčných riešení a overujte správanie výrobku v reálnych prevádzkových podmienkach.

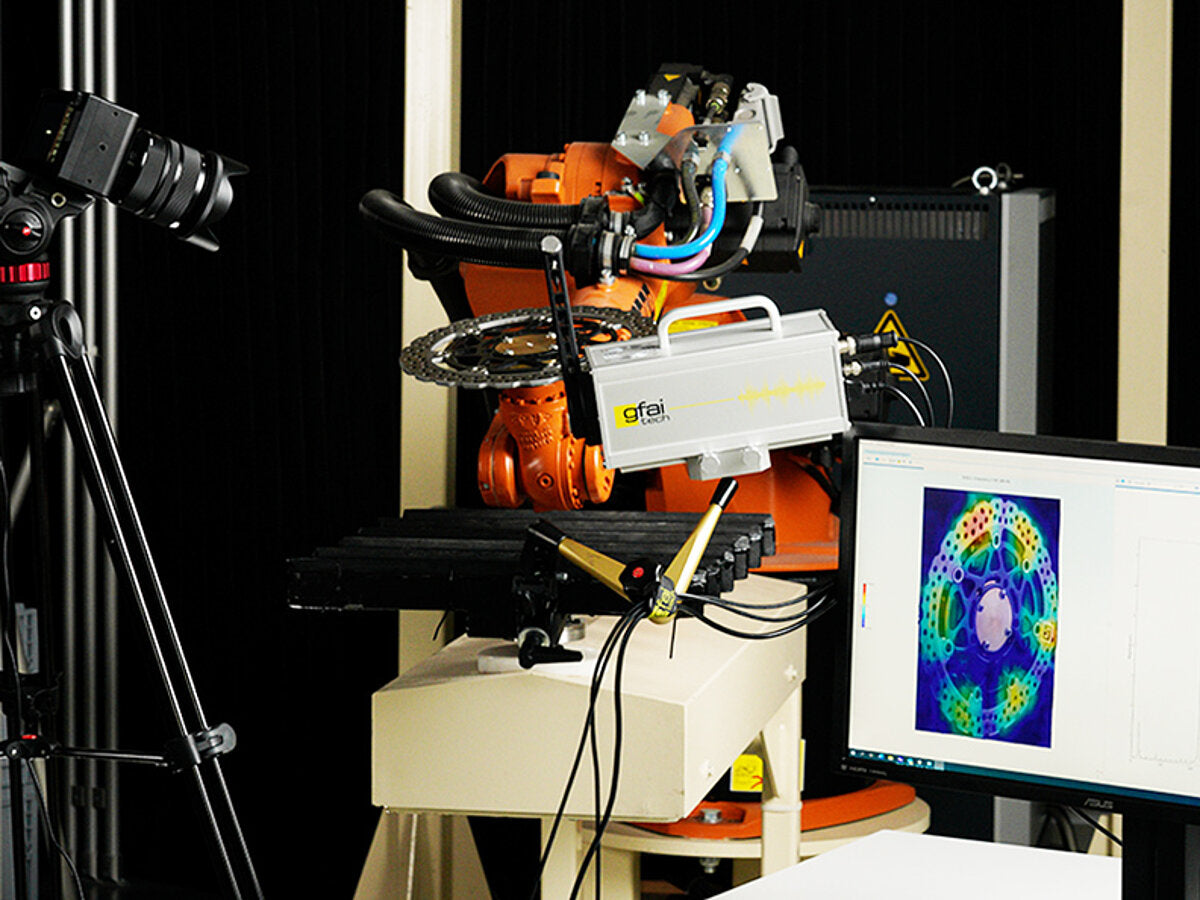

Výskum a skúšobníctvo

Vykonávajte analýzu prevádzkových tvarov kmitania (ODS) a prevádzkovú modálnu analýzu (OMA). Získané dáta možno využiť aj pri validácii numerických simulácií a pri porovnávaní s výsledkami konvenčných vibračných metód.

Konštrukcie a infraštruktúra

Sledujte dynamické správanie rámov, nosníkov, mostných konštrukcií, budov a ďalších rozmerných objektov. Bezkontaktný prístup umožňuje analyzovať pohyb zvolených oblastí bez nutnosti inštalovať snímače priamo na každé sledované miesto.

Technické možnosti

Konkrétne dosiahnuteľné parametre merania závisia od použitej kamery, optiky, snímkovej frekvencie, kvality záznamu, vzdialenosti a podmienok merania.

WaveCam ako doplnok klasickej vibračnej diagnostiky

WaveCam umožňuje získať iný typ informácie než bodové snímače: namiesto jednotlivých hodnôt ponúka obraz pohybu celej sledovanej plochy. Môže tak pomôcť rýchlejšie odhaliť problematické miesta a zamerať následné podrobné meranie.

Pre náročnejšie aplikácie možno softvér kombinovať s vysokorýchlostnými kamerami a ďalšími nástrojmi na analýzu dynamického správania konštrukcií.

Zaujíma vás, čo WaveCam odhalí na vašom zariadení?

Radi s vami prediskutujeme konkrétnu aplikáciu, vhodnú kameru a možnosti vyhodnotenia. Pomôžeme vám posúdiť, či je analýza vibrácií z videozáznamu vhodným riešením pre vašu diagnostiku, vývoj alebo skúšobné pracovisko.

Kontaktujte nás a dohodnite si konzultáciu alebo praktickú ukážku softvéru WaveCam.
