SoundCam Octagon

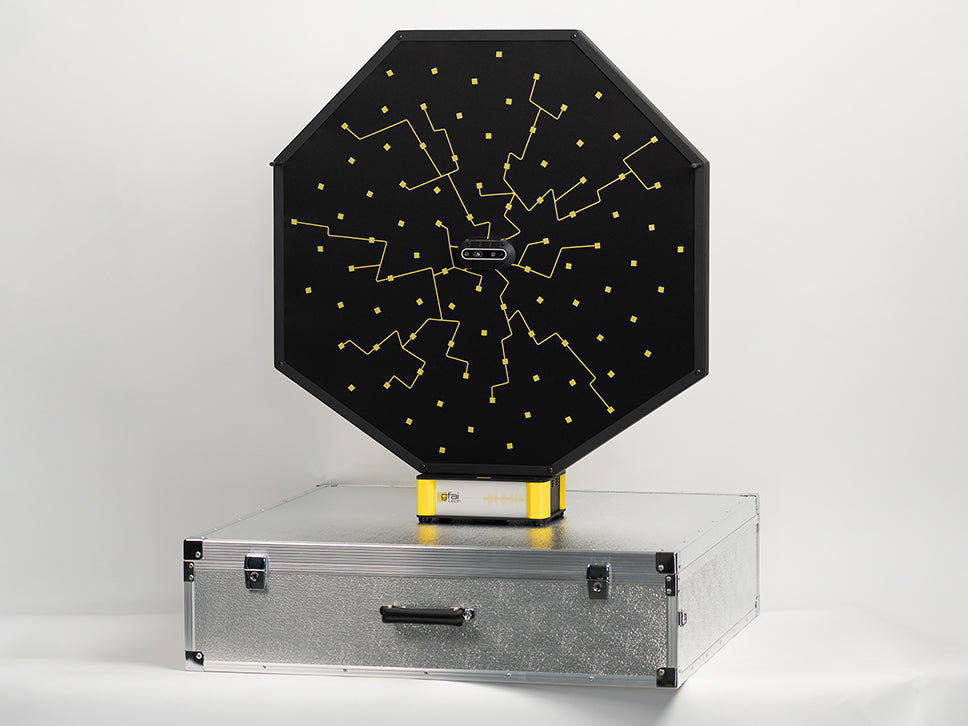

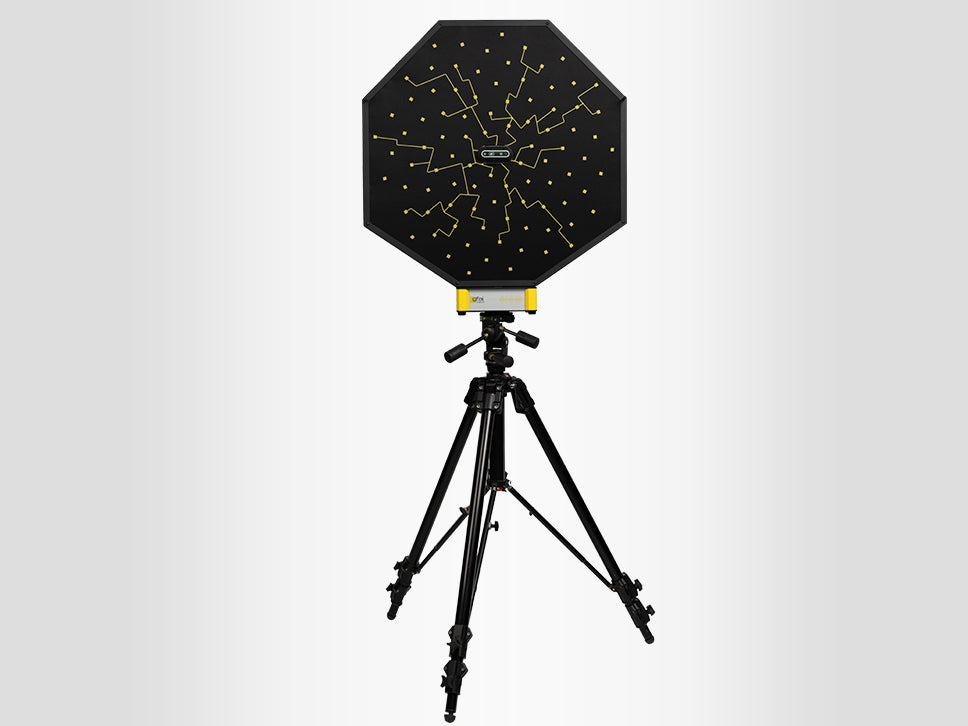

SoundCam Octagon je výkonná akustická kamera typu all-in-one, navrhnutá na presnú lokalizáciu a analýzu zvukových zdrojov v tých najnáročnejších aplikáciách. Spája mikrofónne pole, záznam dát, optickú kameru aj analytický softvér do jedného kompaktného systému, ktorý je pripravený na meranie v priebehu niekoľkých minút. Vďaka ľahkej karbónovej konštrukcii je ľahko prenositeľná a vhodná na meranie v laboratóriách aj priamo v priemyselnej prevádzke. Integrovaný dátový rekordér navyše umožňuje pripojiť ďalšie senzory bez nutnosti používať samostatnú meraciu techniku.

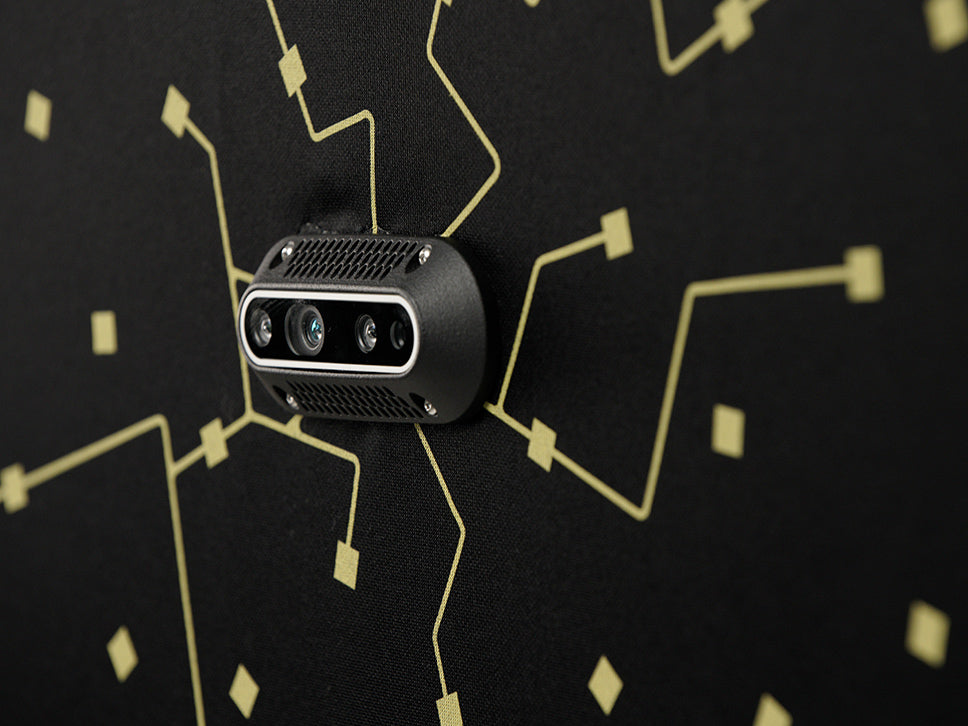

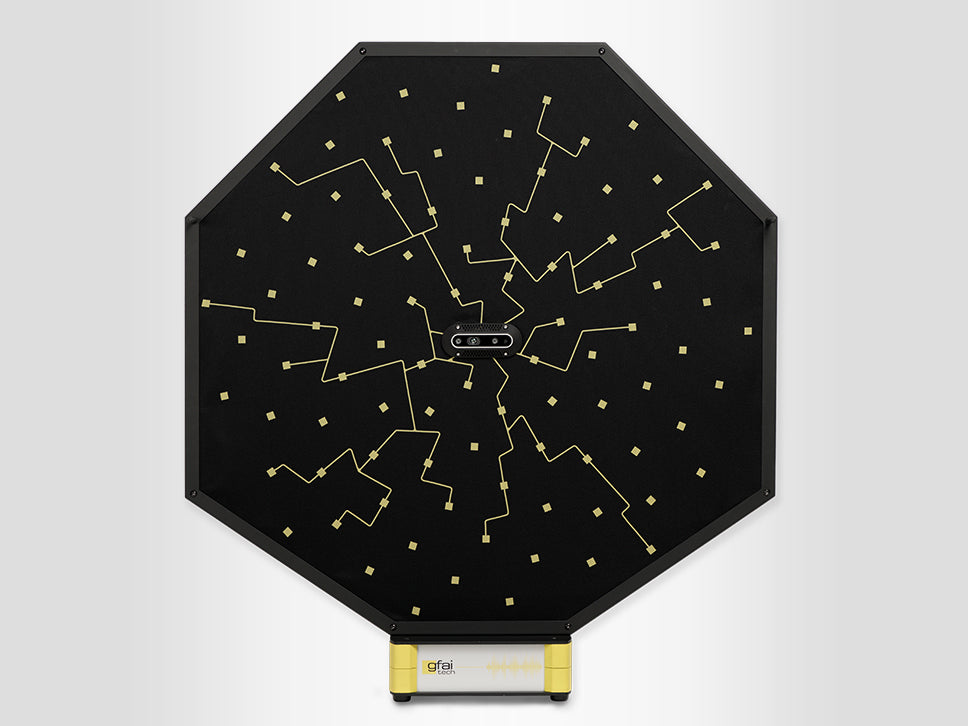

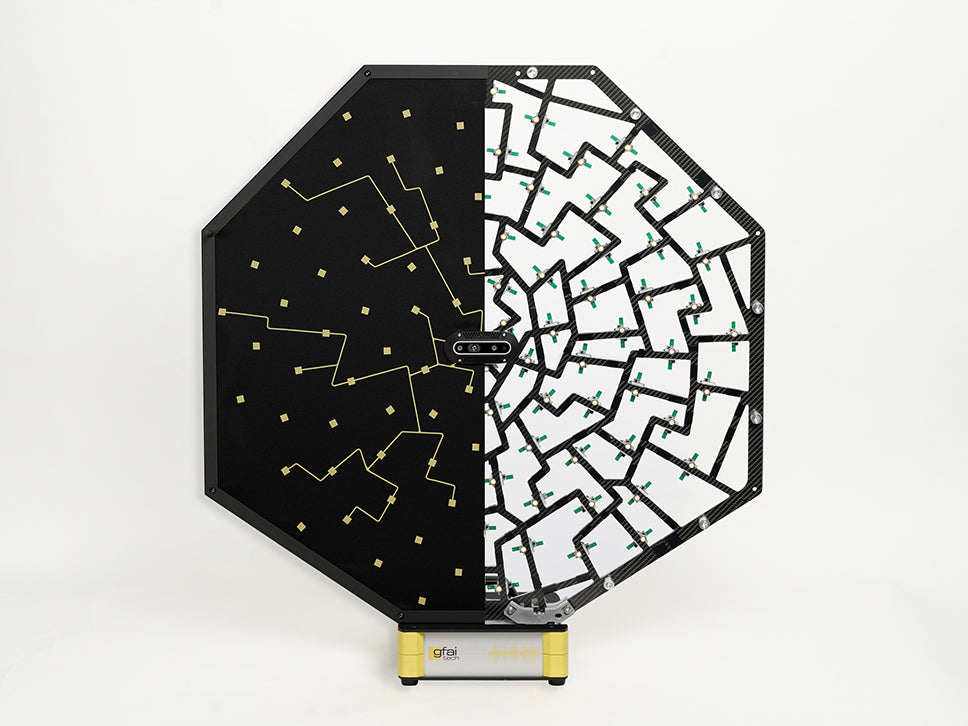

Srdcom systému je pole 192 digitálnych MEMS mikrofónov usporiadaných do Fibonacciho špirály, ktoré poskytuje mimoriadne vysoké priestorové rozlíšenie a akustickú dynamiku. Kamera podporuje nielen klasický beamforming, ale aj akustickú holografiu, vďaka ktorej dokáže presne lokalizovať zdroje hluku aj v blízkom poli alebo pri zložitých konštrukciách. Integrovaná kamera Intel® RealSense™ vytvára 3D obraz meraného objektu, na ktorý softvér premieta akustickú mapu v reálnom čase. Široký frekvenčný rozsah od 20 Hz do 24 kHz, nízka hladina vlastného šumu 25 dB(A) a možnosť merania od nízkych frekvencií až po nižšie ultrazvukové pásmo umožňujú spoľahlivo analyzovať širokú škálu akustických javov.

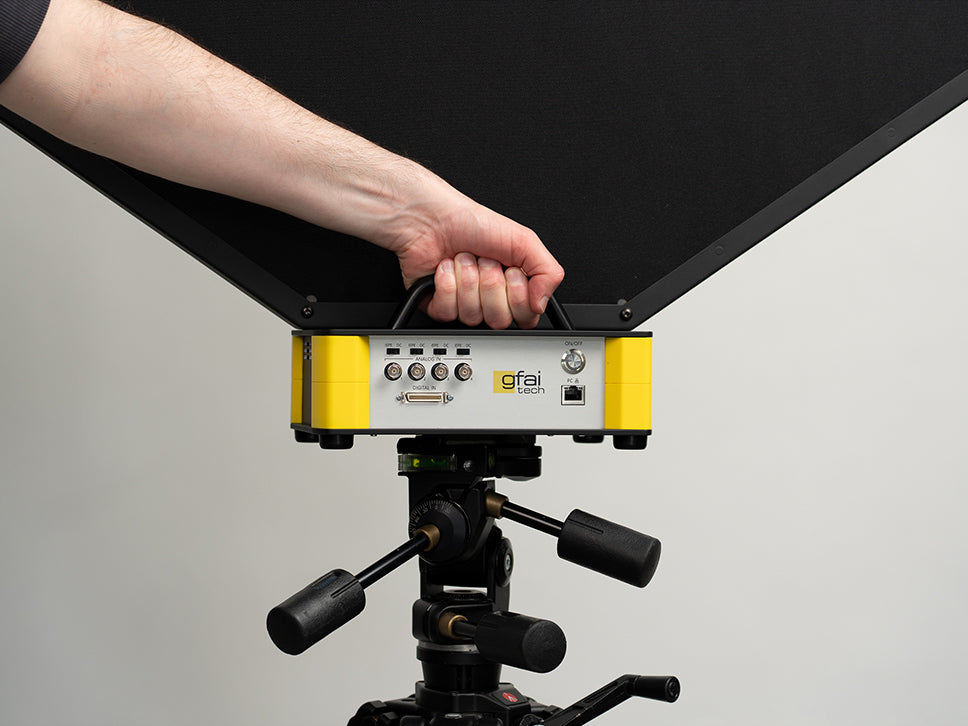

SoundCam Octagon je určená predovšetkým pre detailnú akustickú analýzu výrobkov a strojných zariadení, diagnostiku rotačných mechanizmov, lokalizáciu netesností budov a potrubí, výskum a vývoj alebo kontrolu kvality. Vďaka 12 digitálnym a 4 analógovým vstupom je možné synchrónne zaznamenávať dáta z ďalších senzorov, napríklad vibrácií, otáčok alebo polohy, a následne ich korelovať s akustickou mapou v softvéri NoiseImage. To z Octagonu robí komplexnú meraciu platformu vhodnú pre najnáročnejšie priemyselné aj výskumné aplikácie.

Kľúčové vlastnosti

• Profesionálna akustická kamera all-in-one pre náročné merania
• 192 digitálnych MEMS mikrofónov s vysokou priestorovou presnosťou
• Podpora beamformingu aj akustickej holografia
• Frekvenčný rozsah 20 Hz až 24 kHz
• Nízka minimálna detekovateľná hladina hluku 25 dB(A)
• Integrovaná Full HD a hĺbková kamera Intel® RealSense™
• Synchrónny záznam až 12 digitálnych a 4 analógových vstupov
• Ľahká a pevná karbónová konštrukcia
• Software NoiseImage pre pokročilú analýzu a tvorbu reportov
• Ideálne pre výskum a vývoj, kontrolu kvality, diagnostiku strojov, lokalizáciu netesností a environmentálnu akustiku
