Na čo slúži teplotná stupnica v termograme a prečo na nej záleží?

Na čo slúži teplotná stupnica v termograme a prečo na nej záleží?

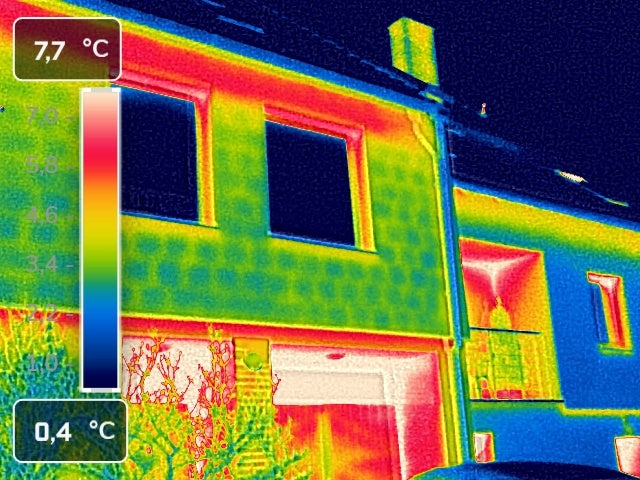

Teplotná stupnica v termograme, často zobrazovaná ako farebný pruh vedľa obrazu, slúži na prevod infračerveného žiarenia snímaného termokamerou na konkrétne teplotné hodnoty. Každá farba v obraze tak zodpovedá určitej teplote – a práve podľa stupnice je možné určiť, čo je „teplé“ a čo „studené“. Bez správne nastavenej stupnice môže byť termogram zavádzajúci a interpretácia obrazu nepresná.

Pri práci s termokamerou je možné stupnicu nastaviť dvoma spôsobmi: automaticky alebo manuálne. V automatickom režime si kamera sama upravuje rozsah podľa aktuálnej teploty v scéne – teda prispôsobuje dolnú a hornú hranicu najnižšej a najvyššej detegovanej hodnote. Tento režim je vhodný pri rýchlom skenovaní rozsiahlych plôch alebo pri hľadaní bodových odchýlok, pretože zvýrazňuje aj malé rozdiely v teplote.

Naopak manuálne nastavenie stupnice umožňuje užívateľovi presne definovať rozsah teplôt, ktoré majú byť zobrazené. Tento režim je ideálny pre porovnávanie viacerých snímok, pre presnú analýzu alebo pri dokumentácii – pretože zaisťuje konzistenciu vo farebnom podaní. Ak je napr. pri diagnostike motora každý termogram zachytený v inom automatickom rozsahu, môže dôjsť k nesprávnemu vyhodnoteniu situácie.

Voľba medzi automatickým a manuálnym režimom závisí od účelu merania. Pre orientačnú kontrolu je často vhodnejšia automatika, pre presnú analýzu je ale manuálny režim nenahraditeľný. Väčšina ručných aj stacionárnych termokamier ponúkaných spoločnosťou W-Technika ponúka prepínanie medzi oboma režimami a pokročilé možnosti vizualizácie, ktoré zaisťujú ako rýchlosť, tak presnosť v každej aplikácii.
